电动圆形通风蝶阀

发布日期:[2016-05-05]     点击率:

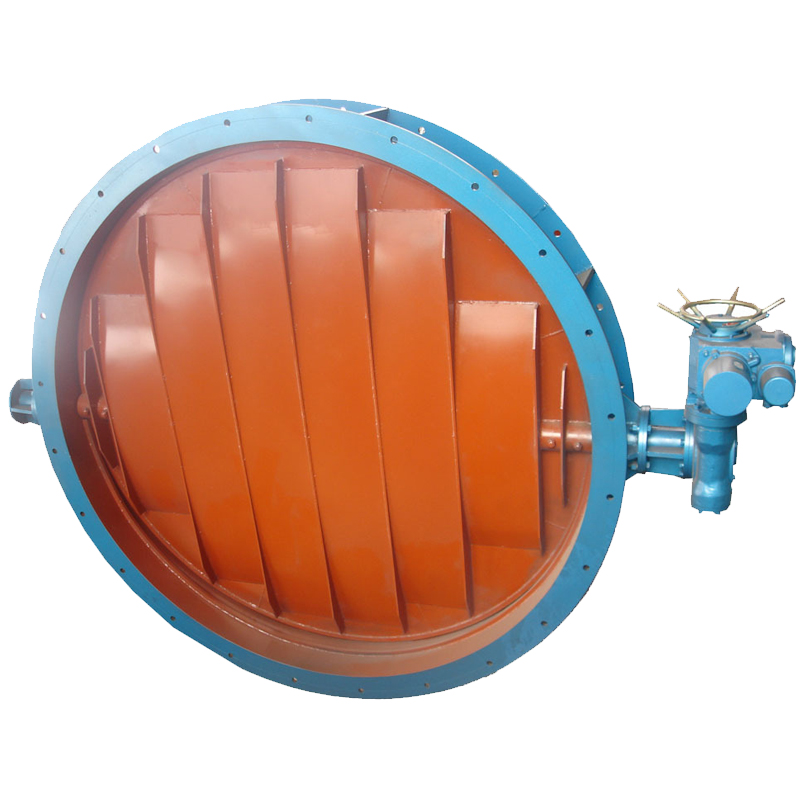

电动圆形通风蝶阀

电动圆形通风蝶阀是一种以阀门的圆面而得名的电动蝶阀。

电动圆形通风蝶阀具有结构简单,直径大,重量轻,操作方便的优点。电动通风蝶阀广泛应用于冶金,电厂,石油,化工等领域。电动通风蝶阀适用于工业,冶金,烟气除尘,环保以及其他用于通风和介质流量调节的管道。

电动圆形通风蝶阀由一个电子电动执行器和一个蝶阀调节机构组成。执行器具有伺服系统,不需要额外的伺服放大器,输入控制信号(4-20mADC或1-5VDC)和单相电源。您可以控制操作。电动圆形通风蝶阀结构简单,循环量大,调节精度高。根据用户的要求,执行器可以配备YH,OHQ,PSQ,3810R和其他类型的电子电动执行器。

电动圆形通风蝶阀产品特性

1、强大的功能:智能型,可调型,开/关型。

2、电动通风蝶阀体积小:尺寸仅为同类产品的35%左右。

3、易于使用:单相电源,易于接线,X形球形突出结构,便于观察,不加油,无需现场检查,防水防锈,可在各个角度安装。

4、保护装置具有双重限制,过热保护和过载保护。总旅行时间为15秒,30秒,45秒和60秒。并具有手动功能。

5、智能数控:内置模块采用X计算机单片机和智能控制软件,直接接收计算机或工业设备输出的标准信号(4-20mADC/1-5VDC),以打开阀门和X智能控制。定位。

电动圆形通风蝶阀设计标准

设计制造标准:GB/T12238-1989;JB/T8692-1998

结构长度标准:GB/T12221-2005

连接法兰标准:GB/T9115.1

压力温度等X:GB/T12224-2005

试验检验标准:GB/T13927-2008

电动圆形通风蝶阀技术参数

公称通径

mm50~2200

公称压力(MPa)

PN0.1、0.25、0.6、1.0

介质温度℃

-40~+450(钢板卷焊),+450以上(不锈钢板卷焊),≥800℃以上特殊订做

转角范围

0~90度

流量特性

近似线性

法兰标准

GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品)

配置执行机构

可配CKR、3810R等系列角行程电动执行机构,CHQ系列电动防爆执行机构

控制方式

开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

电动圆形通风蝶阀主要技术指标

项目

指标值

基本误差%

±2.5

回差%

2.0

死区%

3.0

始终点偏差%

±2.5

额定行程偏差%

+2.5

允许泄漏量1/h

2×10-2×阀额定容量
